唐山碱厂化学腐蚀

一、工程概况
唐山三友碱厂是我国工业用碱主要生产基地。厂房结构因长期处于具有化学侵蚀性的环境中受到严重腐蚀，部分梁、柱外围混凝土疏松剥落，钢筋严重锈蚀，需要进行加固改造。

二、加固方案
根据现场观测到的情况及以上的分析，本工程的部分梁、柱的混凝土及钢筋受腐蚀目前已达到较严重的程度，必须尽快进行加固，以确保结构的安全。加固方案如下。
1、钢筋加固
1）除去疏松起壳的混凝土保护层；
2）用钢丝刷清除铁锈，直到把钢筋的部分表面有刷亮的刷痕，再用压力水冲洗干净；
3）在钢筋的表面涂一层复合水泥浆或环氧树脂胶做表面处理；
4）对于锈蚀情况较为严重的部位，应采取补强措施。补强措施为增焊钢筋或粘贴碳纤维等。
2、梁体加固
针对梁体混凝土中的钢筋发生锈蚀，钢筋截面减小，结构的承载力下降的的情况，采用粘钢进行加固。加固时，将钢板采用高性能的环氧类粘接剂粘结于混凝土构件的表面，钢板与混凝土形成统一的整体，利用钢板良好的抗拉强度达到增强构件承载能力及刚度的目的。
为合理选择粘钢方式，提高加固经济效益，采用静载试验梁的方式进行粘钢效果测试，测试试验梁长6m，矩形截面，高0.6m，宽0.3m，试验荷载下，梁体挠度对比如下图所示。

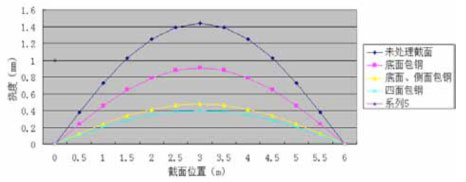

试验荷载下梁体挠度

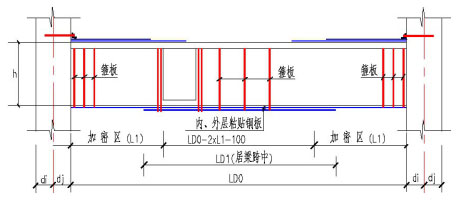

由静载试验可知，粘钢后梁体刚度显著提高，经济效益明显。梁粘钢设计图如下所示。


3、柱体加固
经现场检测及鉴定，厂房立柱根部腐蚀严重，多处保护层脱落，针对上述情况，经过对柱的加固方法比较，采用扩大截面加固法，新增纵筋直接锚固在底部截面扩大区，柱单侧增加厚度50mm。加固方法见右图所示。加固的同时，采用同样的方法增加地梁截面积，提高受损基础承载能力，满足结构安全使用要求。同时，为了提高混凝土密实度，增强混凝土的防腐效果，加固混凝土采用微膨胀细石混凝土。

三、防腐处理
1、基层处理
基层表面必须洁净，防腐蚀处理施工前，将砼基层表面的浮灰、水泥渣、疏松部位清理干净；被污染的表面用丙酮清洗干净。
2、防腐施工
防腐施工按现行国家规范要求进行施工，对进场原材料种类、规格逐一核对，同时检查出厂日期、合格证及出厂检验报告等。还要对其进行抽检、复验，如环氧树脂、环氧自流平漆等，并按规定比例进行小面积试验。
3、验收管理
基层处理、每层防腐层在下一道工序施工前严格按规定进行检查，不合格的经修补或返工修理合格后方可进行下一道工序。
四、加固总结
唐山三友碱厂经加固处理后，在近十年的使用中，混凝土梁柱未发现严重腐蚀现象，纯碱生产建筑物的腐蚀得到了有效地控制，能够保证建筑物结构的安全和生产的稳定运行。对处在高湿、母液、氨等介质侵蚀严重的部位，加固施工中，在砼中加入钢筋缓蚀剂，起到了良好的抗腐蚀效果。
粘钢加固时，对钢板防腐处理显得尤为重要，一旦钢板防腐处理不好，将为未来的安全生产埋下隐患。施工时，严格按照《建筑防腐蚀工程施工及验收规范》进行施工，保证了钢板的抗腐蚀性能。
